SH206+51tracer仿真器套件
系統簡介
SH206單片機綜合試驗儀是深圳市學林電子有限公司綜合近10年經驗開發出的目前史上豪華功能強大的多功能單片機開發平臺（兼容部份AVR/PIC單片機的燒寫實驗功能）。由SH206開發板和51tracer（追蹤者）仿真器組成。集成常用的單片機外圍硬件，ISP下載線，單片機試驗板，編程器，獨立仿真器功能于一身。配合本公司的數百個詳細的匯編/c語言例子程序，可以讓您在短的時間內，全面的了解掌握單片機編程技術。特別適合于單片機初學者，大中專院校，
單片機工程師選用。本公司率先采用實驗儀+本公司開發生產的具有自主知識產權的新一代專業獨立仿真器-51tracer(追蹤者）方案，無論技術，工藝，品質均在同行業中遙遙領先！
新消息

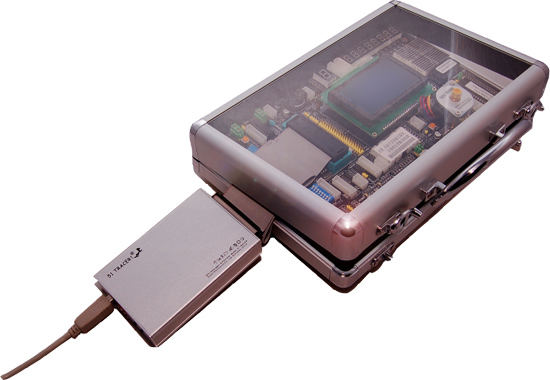

（51tracer仿真器+SH206開發板夢幻組合）
SH206系統的特點之一
--------豪華的工藝與功能媲美國際品質
高品質的工藝： 本機采用高檔透明雅克力面板，鋁合金外箱， 全貼片機器生產，
工藝精美絕倫！

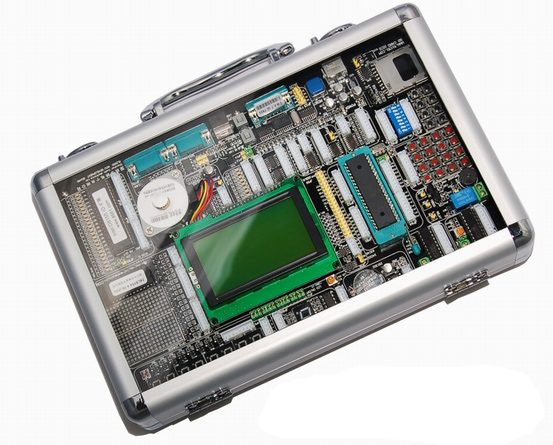

SH206的外觀（采用鋁合金包裝，黑色雙面PCB，全SMT工藝可能是您見到為精美的單片機實驗儀，豪華高貴，一見傾心。）

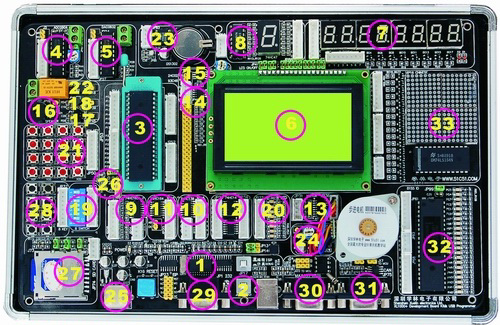

整機由以下數十個模塊組成，功能強勁令人嘆為觀止！集成了基本上所有單片機應用中可能遇到的功能模塊部份，你再也不必要去找其他零件，即可輕松完成您所需要的開發任務。我敢打賭這是你目前見到的功能強的51開發板（其中12864液晶率先成為系統的標準配置。僅此價格即超過百元！同時率先引入sd卡，485通信，can總線，漢字屏等等高端模塊，不象其他板子僅僅只能作幾個跑馬燈，數碼管實驗）
CP2102 全USB通信
| 12864中文液晶
| 8位發光管
| 8位數碼管顯示 |
89C2051
核心監控
| 兼容1602字符液晶屏
| 74LS165并入串出
| 74LS47數碼管譯碼 |
ADC 0804模擬-數字
| 93C46
EPROM
| 74LS138譯碼器
| 1位繼電器輸出 |
Dac 0832 數字-模擬
| 24C02串行EPROM
| 74LS164 串入并出
| 8位撥動開關 |
16*16矩陣按鍵開關
| 小喇叭警報器
| 74LS14反向器
| ８位按鍵開關 |
單片機仿真
| 紅外線遙控
| 步進電機
| NE555硬件振蕩器 |
DS1302實時時鐘
| PS2鍵盤實驗
| 晶體自由選擇
| 單片機在線編程+ISP |
8155 IO擴展實驗
| 標配12864中文液晶
| max485通信
| sd卡模塊 |
MAX232 串口通信
| 16*16漢字點陣屏
| 預留Mcp2551
can總線
| 18B20數字溫度采集器 |
74LS47數碼管譯碼器 |
8位數碼管 |
16*16LED漢字屏 |
| SD卡模塊 |
RS232串行接口 |
D8155 IO擴展 |
| 74hc14 反向器 |
74hc165 并入串出 |
74hc164 串入并出 |
| 74hc138 三八譯碼器 |
ADC0804模擬-數字轉換 |
DAC0832數字模擬轉換 |
| 8位獨立按鍵 |
8位撥碼開關 |
4*4 矩陣按鍵 |
| 8 路發光管 |
1 路繼電器輸出 |
小喇叭音頻輸出 |
| DS1302時鐘電路 |
紅外線遙控接收器 |
步進電機 |
| USB接口（供電/通信） |
RS-485 接口 |
PS2鍵盤接口 |
| ISP下載接口 |
復位電路 |
外接IO端口 |
全開放的模塊化設計：所有硬件資源對用戶開放，搭配隨心所欲，不會出現硬件束縛軟件的情況。
什么是全開放模塊？
SH206對所有的32個io口全部是懸空的，任由用戶支配的：例如你寫一個跑馬燈程序，可以把他寫在p1口，也可以寫在p2口。沒有限定，只要把系統的連接線改一下即可�？梢院芊奖愕慕M成您的科研樣機，不會對硬件形成束縛。而市面上的其他開發板，它的硬件已經按照開發者的意圖連接好了，例如我們以前的倚天套件，
它的8路指示燈已經接到P1口，如果你看到一個程序，要求在P0口作試驗?zāi)敲幢仨毟某绦�。如果是SH206那么可以直接把系統的連接排線從P1插到P0口即可。所有端口全部采用防插反設計，均配有連接照片和中文注解，即便您是初學者，也能輕松掌握。
SH206系統的特點之二
--------51tracer(追蹤者）獨立仿真器 察看仿真器的詳細介紹
采用真正
usb2.0專業仿真器，仿真器完全獨立，不僅可以配合試驗儀使，更可完全勝任日常開發工作環境。SH206實驗儀是目前唯一一款配備有USB2.0接口的專業仿真器的單片機開發實驗儀，仿真性能可媲美千元級以上的專業級仿真器，技術遙遙領先于其他同類產品，目前所見到的其他51系列開發板全部采用SST公版仿真方案，即直接使用一片價值10多元的SST單片機
（SST89E516RD）配合keil軟件來調試，具有本質的缺陷：如占用串口、定時器和2字節堆棧，單步速度緩慢，對于真正開發產品沒有太大價值。
技術一流:
1,51
TRACER仿真器是目前國內同行業功能完整，性能穩定，技術先進的高端仿真器。在國內同行中處于領先地位。
兼容KEILC51
UV2
調試環境支持單步、斷點、隨時可查看寄存器、變量、IO、內存內容。支持夭折功能可仿真各種51指令兼容單片機，ATMEL、WINBOND、INTEL、SST、ST等等�？煞抡鍭LE禁止，可仿真PCA，可仿真雙DPTR，可仿真硬件SPI。
2,不占資源，無限制真實仿真（32個IO、串口、T2可完全單步仿真），真實仿真32條IO腳，包括任意使用P30和P31口。
單USB接口，無需外接電源和串口，即插即用，臺式電腦、無串口的筆記本均適用。三CPU設計，采用仿真芯片＋監控芯片＋USB芯片結構，在仿真狀態下仿真芯片被完全凍結，可以100%重現CPU所有特性，即總線I/O口。是一款真正獨立的仿真器。
3,下載仿真通訊急速115200BPS，也是KEIL支持的高速度,相比以前版本提高一個數量級(10倍以上)，單步運行如飛。
創新設計:
1,獨創內置晶體功能。完美解決晶體引線過長導致的不穩定，同時避免了仿真頭容易斷腳的問題。
2,獨創多聲響和LED指示實時系統狀態和自檢，特別設計P1.0自檢燈，方便排除故障。
3,獨創長按復位鍵自動進入脫機運行模式（不像其他機型要通過調線）
工藝領先:
1,不惜重金采用新高科技航空級鎂鋁合金外殼，外部采用進口絨布面料套，豪華高貴，一見傾心。
2,大量采用新工藝和器件，全貼片安裝，進口鉭電容，貼片電解。
3,全面保護方案，確保萬無一失。電源采用快恢復保險。所有IO口加電阻防沖擊，
USB口獨家采用TVS防雷擊靜電保護。
4,外包裝采用特別設計的專用全彩色彩盒包裝，彩色封面32開32頁使用手冊,,配合網站下載的使用教學錄像,初學也能輕松掌握!
仿真器特別定做的仿真器絲絨外套, 豪華高貴
SH206系統的特點之三--------完美強勁的編程器部分
擁有完全自主知識產權的編程控制軟件XLISP，具有中英文雙語切換功能，功能十分完善；全USB通信直接支持超過100種單片機/儲存器的燒寫。配有下載頭，它本身也是一條下載線（一般雙龍下載線價值約180元，功能和XLISP相當）
可以完美直接支持AVR芯片如ATmega8515的燒寫和實驗。利用SH206的ISP下載功以及全開放的實驗?zāi)K進行其它AVR單片機的實驗，如ATmega16，Atmega128等，因此，SH206如果使用AVR芯片，也是一臺非常不錯的AVR單片機實驗儀。
（市面上很多開發板只能使用stc的芯片做串口下載，更不能支持其他芯片）
支持的芯片列表
| |
全中文軟件操作導航 采用自主開發的xlisp軟件， 獨有智能一鍵通設計，擦除，
寫入，校驗，運行自動完成，軟件中英文自動選擇，適合港臺地區用戶使用。 特別設計的燒寫實驗仿真3IN1的公用卡座，
CPU插上后即不需要插拔，使用極其方便簡潔。 （市面上有很多實驗板燒寫完成后要把芯片取下來，放到實驗卡座上運行，非常麻煩）
| SH206系統的特點之四--------細致入微的配套教材和軟件 |
贈送手把手教你學單片機一本，配和實驗儀使用事半功倍,特別適合于零基礎的愛好者學習。強烈推薦！點擊這里察看這本書的目錄！（市面上大部分開發板沒有配套教材，你拿到手多只能作幾個配套的demo演示實驗，作完后不知道如何是好）此書在本站出售已經超過10000本！
包含有單片機電視教程（該教程由4張光盤組合） 和精品的單片機多媒體教程
總數相當于5個cd光盤。
1本書+1張DVD教程+1套實驗儀打造單片機教程的夢幻組合！
| SH206的配套用戶手冊，彩色印刷。
72頁/16K全程手把手操作指導，超過20萬字，大量實例照片，初學者也可輕松掌握（使用手冊代表廠家的技術實力和誠意可以毫不夸張的的說，你所見到的開發板99%都是沒有使用手冊或者是復印，電子文檔的使用手冊）
軟件和教材才是開發板的靈魂，沒有這些配套，開發板無異于一塊廢鐵，為此不要拿那些三無的開發板和我們比價格！ |
|
| |
系統需求：
WINDOWS98/ME/2000/XP/2003/vista操作系統。低50MB硬盤剩余空間。
1個USB口（或者一個232串行口，兩者必須具備其一）
pcb尺寸：
170*270毫米包裝尺寸：210*360*80毫米包裝重量：2.6公斤
標準配置：
1、SH206單片機綜合仿真試驗儀主機一臺（已經調試好，板載試驗用89s52一片，12864液晶）
2、備用89s52芯片一片
3、51tracer 仿真器一臺 40PIN
仿真頭一個，仿真器使用手冊一本，仿真器絨布套一個（不另外配光盤，usb電纜，外包裝，和SH206共4、用）
5、串行通信電纜一根
6、USB通信電纜一根（串口通信的時候插入此線以提供電力供應；SH206本身不需要另外的外部電源除非您自己能夠確定）
7、超薄HT6221紅外線遙控器一個
8、10PIN ISP
下載頭一個
9、試驗用系統連接數據線15條
10、SH206使用手冊一本
保修卡一份
11、軟件光盤一張（驅動程序\開發工具\(yùn)例子程序\單片機資料\教程。）
12、贈送:dvd
單片機多媒體教程和電視教程一張。手把手教你學單片機教材一本
選用本公司SH206的理由:
1,
國內有非常多的開發板都是業余條件下一把電烙鐵手工制作出來的，表面上價格也許便宜數十元，實際上:
沒有包裝，沒有配套軟件（需要
網上下載）沒有售后服務。做工，品質無法保障。我們的產品是正規的smt工藝流水線生產的，有正式的彩色包裝。有正式的使用手冊，教程等
2,
我們是一家老資格的單片機類注冊公司（可以開出正式發票,如果需要發票請另加6%），決非個人運作，成立于2001年，
多年經驗，決定了產品和服務的穩定性。
3,
我們擁有多和專業權威的51單片機程序?qū)嵗�，可以為您開發程序提供貼心的指導。
4,
我們可以提供全國貨到付款，支付寶等多種靈活的購買方式，大限度的方便買家。保障買家的利益。大中城市發順豐快遞，24-48小時到貨。順豐不到的地方發ems
5,
我們的產品在生產中全部2次100%測試，故障率低于0.1%!為此我們有信心有能力提供3個月免費包換1年免費保修的服務，免除您的后顧之憂。
6,
我們代理網絡遍布：深圳，東莞，北京，香港，武漢， 重慶，
上海，杭州，蘇州....大中城市，您可以就近得到貼心的售前售后咨詢服務
7,
我們配套有詳細的使用說明書,硬件連接圖,,可讓零基礎的朋友快速掌握,從而提高學習的興趣,和提高學習的效率.
8, 我們的論壇隨時有幾十人上百人在線討論問題,可以做到第一時間解決客戶的所有問題.
9,
SH206開發板上市第一周出貨超過200臺您的選擇也是大多數人的選擇 察看用戶踴躍預定的情況！
